الميزات والمزايا الرئيسية
طرف هيدروليكي عالي الضغط للخدمات الثقيلة: صُمم خصيصاً لتحمل مستويات الضغط القصوى، مما يضمن إنتاجاً استثنائياً من القدرة الهيدروليكية وسرعة طين مستمرة.
هندسة وحداتية مقطعية: يعتمد تصميماً مبتكراً للطرف السائل المقسم، مما يسرع بشكل كبير من فحص المكونات ويقلل من وقت التوقف أثناء الصيانة الدورية.
تبادل عالمي للمكونات: تتميز الأجزاء المتآكلة بمعايير عالية وتوافق عالمي، مما يخفض تكاليف المخزون بشكل كبير ويبسط الخدمات اللوجستية العالمية للتوريد.
بصمة مكانية فعالة: يعتمد تخطيطاً عالي الكثافة موفراً للمساحة، محسناً للنقل السريع والتكامل في المنصات البحرية المحدودة المساحة وشاحنات الحفر المتنقلة.
صلابة هيكلية استثنائية: مصنوع من مواد مطروقة عالية الجودة وتقنيات متطورة لتخفيف الإجهاد، لكبح الاهتزازات وإطالة العمر التشغيلي تحت أقصى حمل.
التطبيقات الأساسية
الحفر في الآبار العميقة البرية والبحرية: مثالي كقوة عاملة مركزية للتداول لمشاريع الحفر البرية المعقدة والمنصات البحرية الصعبة أو العائمة.
تنظيف الآبار وإخلاء الحطام: يستخدم على نطاق واسع لإجبار سوائل الحفر على النزول إلى أسفل البئر لتنظيف المثقاب وتبريد حواف القطع ورفع قصاصات الصخور الثقيلة بكفاءة إلى السطح.
تنشيط أداة قاع البئر: يوفر الطاقة الهيدروليكية الحرجة عالية الضغط اللازمة لتشغيل محركات الإزاحة الإيجابية (PDMs) والتوربينات وأدوات الحفر الاتجاهية الأخرى.
التحكم في الآبار وإدارة الضغط: يعمل كعقدة أمان ودوران يمكن الاعتماد عليها داخل نظام سوائل حقول النفط للحفاظ على استقرار حفرة البئر وإدارة ضغوط التكوين.
المميزات:
1.تم تصميمه وتصنيعه وفقًا لمواصفات API 7K
فحص 2.100% للمواد الواردة
3.مراقبة الجودة عالية المستوى والمخرجات المستقرة
4.سيتم توفير جميع تقارير التفتيش مع البضائع معًا
5.قطع الغيار القياسية والقابلة للتبديل.

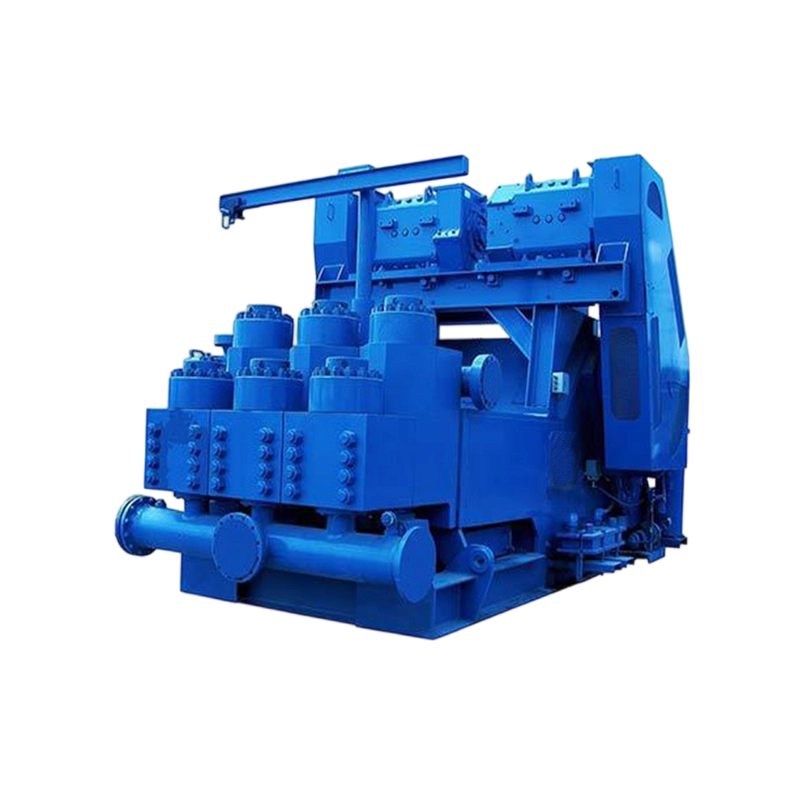

المواصفات الأساسية لمضخات الطين الثلاثية من السلسلة P
توفر شركة SCOTON 5 نماذج من مضخات الطين من سلسلة P، وهي مضخة الطين الوطنية 8P80، ومضخة الطين 9P100، ومضخة الطين 10P130، ومضخة الطين 12P160، ومضخة الطين 14P220.
|
النموذج
|
8-P-80
|
9-P-100
|
10-P-130
|
12-P-160
|
14-P-220
|
|
الارتفاع من الأرض إلى مركز شفط المدخل الأمامي (بوصة / مم)
|
103/4
(273)
|
131/4
(337)
|
131/4
(337)
|
161/2
(419)
|
197/8
(505)
|
|
الارتفاع من الأرض إلى مركز التفريغ (بوصة / مم)
|
351/4
(859)
|
381/4
(972 )
|
391/4
(997)
|
451/4
(1149)
|
491/4
(1251)
|
|
الطول الإجمالي فوق الزلاقات (بوصة / مم)
|
1615/8
(4105)
|
1761/4
(4477)
|
1865/8
(4740)
|
209
(5309)
|
2181/4
(5544)
|
|
العرض فوق الإطار (بوصة / مم)
|
629/16
(1589)
|
671/8
(1705)
|
713/8
(1813)
|
755/8
(1997)
|
91
(2311)
|
|
العرض فوق عمود الترس الصغير (بوصة / مم)
|
937/8
(2384)
|
1011/4
(2572)
|
1071/4
(2724)
|
1133/4
(2889)
|
1253/4
(3194)
|
|
الارتفاع من الأرض إلى أعلى علبة التروس (بوصة / مم)
|
60
(1524)
|
64
(1626)
|
67
(1702)
|
75
(1905)
|
841/4
(2139)
|
|
الارتفاع فوق أسطوانات السائل (بوصة / مم)
|
517/8
(1318)
|
547/8
(1394)
|
557/8
(1419)
|
6215/16
(1599)
|
691/8
(1756)
|
|
أقصى قدرة إدخال (HP/kW)
|
800
(597)
|
1000
(746)
|
1300
(969)
|
1600
(1193)
|
2200
(1640)
|
|
سرعة المضخة المقدرة (دورة/دقيقة)
|
160
|
150
|
140
|
120
|
105
|
|
أقصى قطر لتجويف بطانة أسطوانة السائل (بوصة / مم)
|
61/4
(158.8)
|
63/4
(171.5)
|
63/4
(171.5)
|
71/4
(184.2)
|
9
(228.6)
|
|
طول الشوط (بوصة / مم)
|
81/2
(215.9)
|
91/4
(235)
|
10
(254)
|
12
(304.8)
|
14
(355.6)
|
|
ضغط الاختبار الهيدروستاتيكي للأسطوانات القياسية (رطل/بوصة² / كجم/سم²)
|
10000
(703)
|
10000
(703)
|
10000
(703)
|
10000
(703)
|
11250
(791)
|
|
نسبة التروس
|
2.463
|
2.658
|
2.853
|
3.439
|
3.969
|
|
وصلة الشفط، شفة ASA-150Lb.RJ (بوصة)
|
8
|
8
|
8
|
10
|
10
|
|
وصلة تفريغ متقاطعة مع شفة API-5000-Lb.RJ (بوصة)
|
4
|
5
|
5
|
6
|
6
|
|
وعاء الصمام، رقم API
|
MOD.6
|
MOD.6
|
MOD.6
|
MOD.7
|
MOD.8
|
|
الوزن الإجمالي (بدون بكرة) (رطل / كجم)
|
26970
(12235)
|
33200
(15060)
|
42550
(19300)
|
54700
(24810)
|
82000
(37195)
|
![]()
