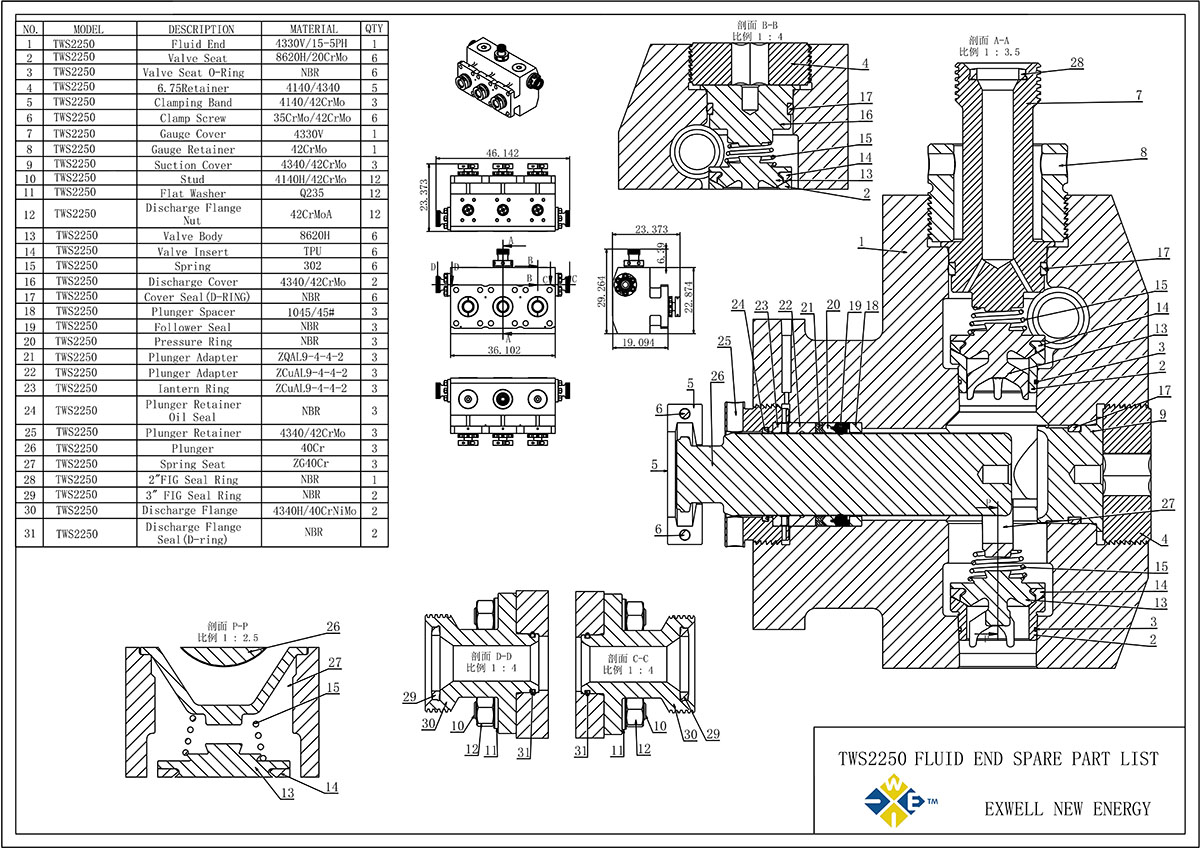

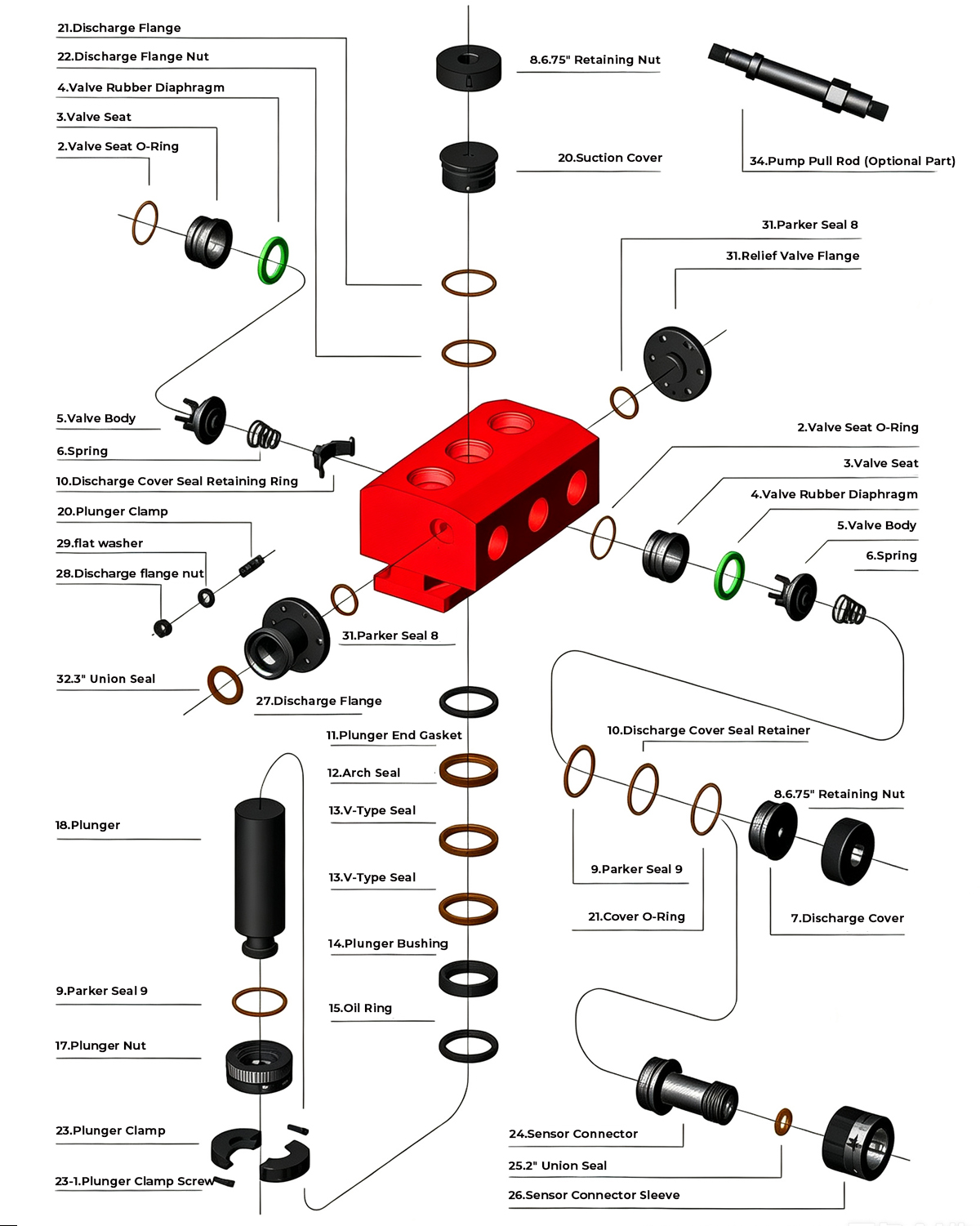

مجموعة نهاية السائل TWS2250

مجموعة نهاية السوائل TWS2250

مكان

وصف الجزء

4 بوصة

4‐1/2 بوصة

5 بوصة

1

فاصل

4P100344

4P100649

4P100237

2

حلقة الرأس

P100342HP

P100195HP

P100246HP

3

حلقة الضغط

P100343HP

P100652HP

P100245HP

4

محول أنثوي

4P100345

4P100650

4P100239

5

خاتم الفانوس

4P100346

4P100651

4P100238

6

حلقة الماسحة

P101833HP

P101252HP

P101382HP

7

صامولة التعبئة

3P100341G

3P100647G

3P100236G

8

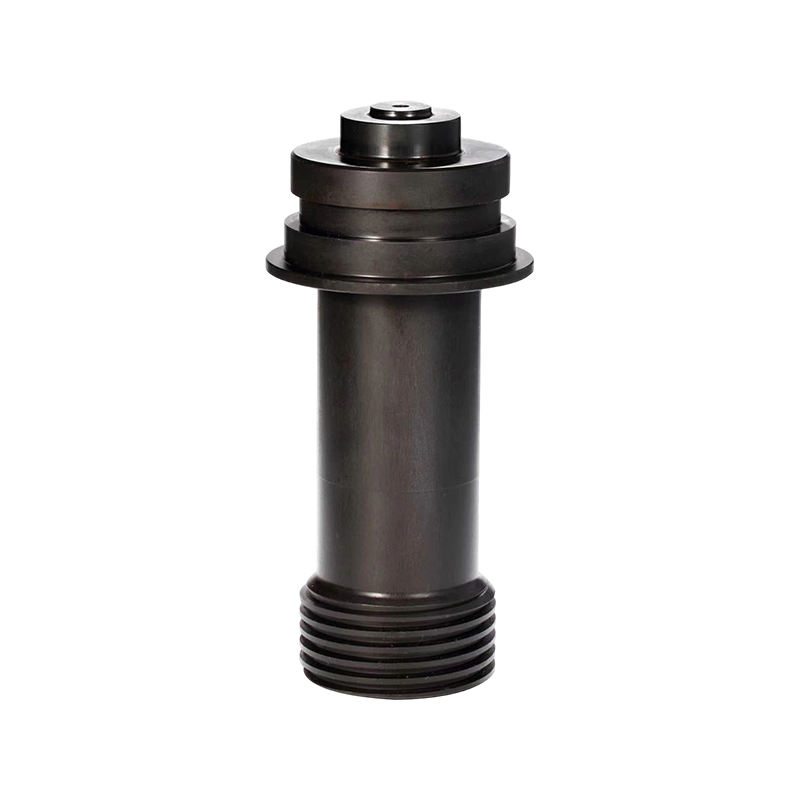

المكبس

3P100339

3P100654

3P100233

9

صامولة التثبيت

4P100130

4P100130

4P100130

10

غطاء الشفط العلوي

3P100337

3P100231

3P100231

11

غطاء الشفط العلوي ختم على شكل حرف D

P108143

P108232

P108232

12

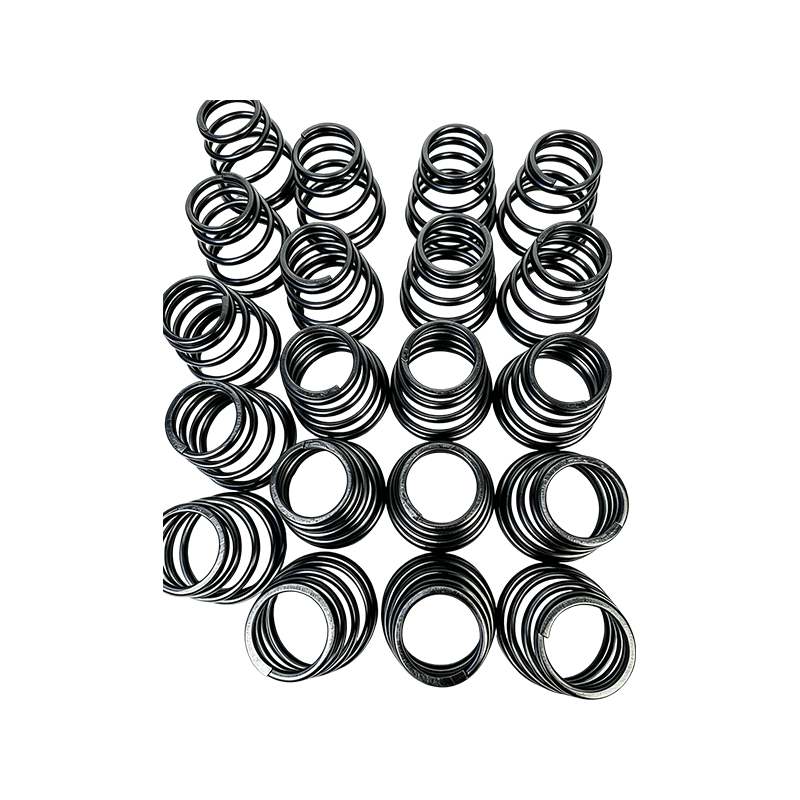

زنبرك الصمام

4P100348

4P100235

4P100235

13

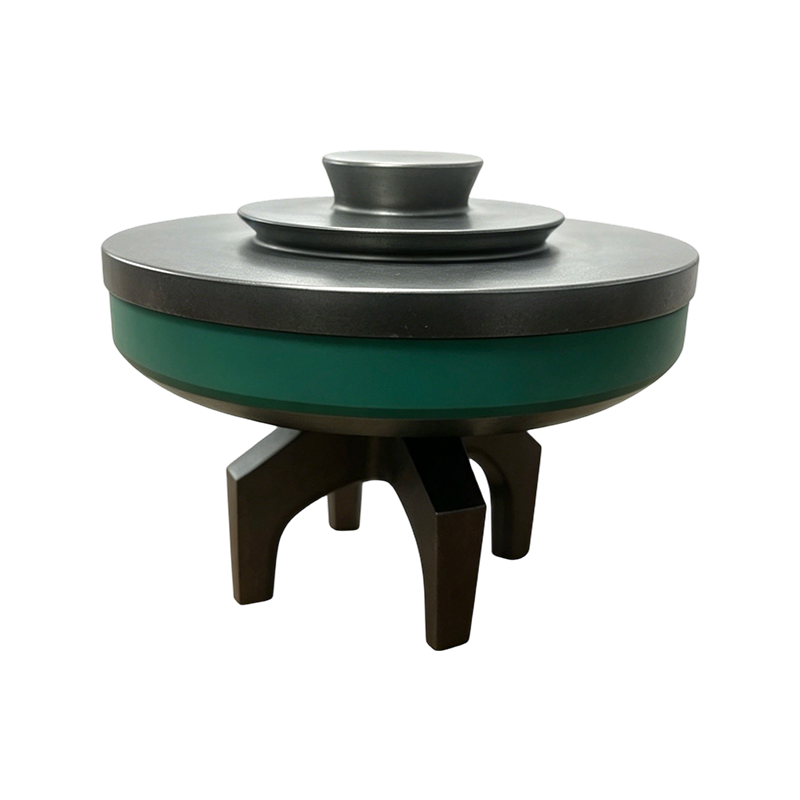

صمام

P105741

P105743

P105743

14

إدراج الصمام

P105763

P105363

P105363

15

مقعد

P105751

P105753

P105753

16

إيقاف صمام الشفط

3P100338

3P100232

3P100232

17

غطاء الشفط السفلي

3P100336

3P106935

3P106935

18

غطاء الشفط السفلي الاحتياطي

P107153

P100230

P100230

19

قضيب الوصلة

3P100025

3P100025

3P100025

20

مشبك المكبس

3P100340

3P100340

3P100148

21

تعبئة المكبس

3A105348HP

3A104367HP

3A105224

22

ختم مقعد الصمام

-

P102173

P102173

23

صمام فحص لنظام تشحيم المكابس

-

-

-

24

دبوس صامولة التعبئة

-

-

-

25

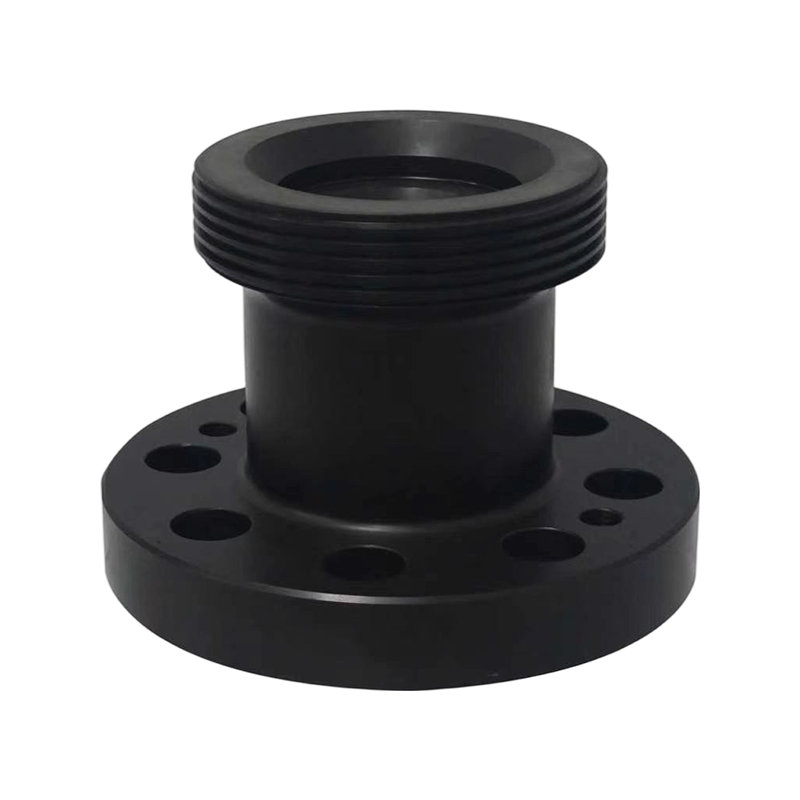

شفة التفريغ

3P100132

3P100132

3P100132

26

حلقة مانعة للتسرب على شكل حرف D لغطاء الشفط السفلي

-

-

-

27

ختم قضيب الوصلة مقاس 5 بوصات

P100059

P100059

P100059

28

حلقة مانعة للتسرب مطاطية لغطاء الشفط السفلي

3P106933

3P106933

3P106933

29

غطاء الشفط لمقياس الضغط

2P100354

2P100586

2P100586

30

صامولة تثبيت لمقياس الضغط

4P101259

4P101259

4P101259

31

مسمار شفة التفريغ 1-8 UNCх3 1/2

P14896

P14896

P14896

32

صمولة 1-8 UNC

P14897

P14897

P14897

33

ختم نهائي من النحاس

4P10258

4P10258

4P10258

34

دبوس نهاية سائل المضخة

3P103852

3P103852

3P103852

35

مانع تسرب طرفي مقاس 2 بوصة لأنابيب HP الرئيسية

4P10229

4P10229

4P10229

36

محول ختم المكبس

-

-

-

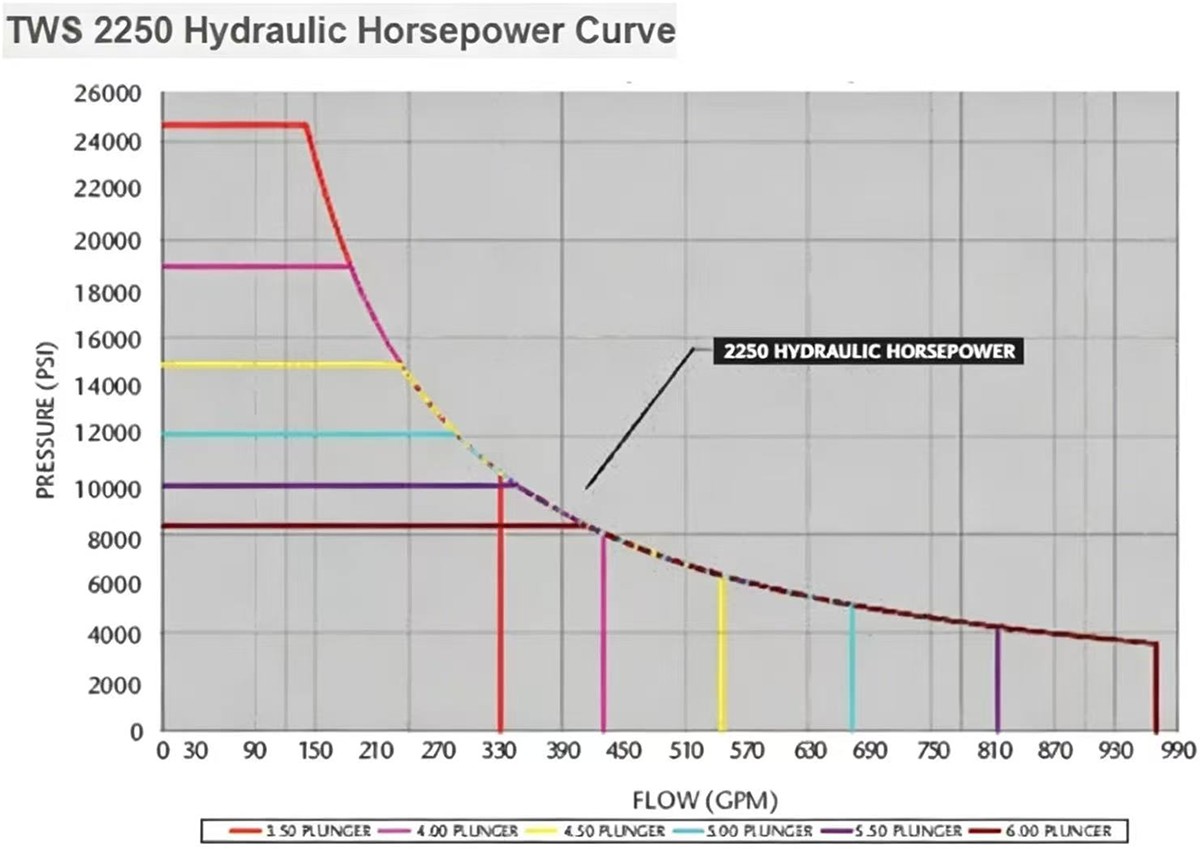

بيانات أداء TWS 2250

قطر المكبس

الناتج لكل دورة

الإزاحة عند ضربات المضخة في الدقيقة / عدد دورات الترس في الدقيقة

75/476

115/731

200/1271

300/1906

330/2096

مم (بوصة)

جالون/دورة (لتر/دورة)

gpm(lpm)

كجم/سم²(PSI)

gpm(lpm)

كجم/سم²(PSI)

gpm(lpm)

كجم/سم²(PSI)

gpm(lpm)

كجم/سم²(PSI)

gpm(lpm)

كجم/سم²(PSI)

88.9

(3 1/2”)

3.8

(1.00)

284

(75)

1648

(23386)

435

(115)

1648

(23386)

757

(200)

1223

(17361)

1135

(300)

816

(11574)

1249

(330)

742

(10522)

95.3

(3 3/4”)

4.3

(1.15)

326

(86)

1436

(20372)

499

(132)

1436

(20372)

869

(229)

1066

(15124)

1303

(344)

711

(10082)

1433

(379)

646

(9166)

101.6

(4”)

4.9

(1.31)

371

(98)

1262

(17905)

568

(150)

1262

(17905)

988

(261)

937

(13292)

1483

(392)

624

(8861)

1631

(431)

568

(8056)

114.3

(4 1/2”)

6.3

(1.65)

469

(124)

997

(14147)

719

(190)

997

(14147)

1251

(330)

740

(10502)

1876

(496)

493

(7002)

2064

(545)

449

(6365)

127.0

(5”)

7.7

(2.04)

579

(153)

808

(11459)

888

(235)

808

(11459)

1544

(408)

600

(8507)

2316

(612)

400

(5671)

2548

(673)

363

(5156)

139.7

(5 1/2”)

9.3

(2.47)

701

(185)

667

(9470)

1074

(284)

667

(9470)

1869

(494)

495

(7031)

2803

(741)

330

(4687)

3083

(815)

300

(4261)

146.1

(5 3/4”)

10.2

(2.70)

766

(202)

611

(8665)

1174

(310)

611

(8665)

2042

(540)

453

(6433)

3063

(809)

302

(4288)

3370

(890)

275

(3898)

152.4

(6”)

11.1

(2.94)

834

(220)

561

(7958)

1279

(338)

561

(7958)

2224

(588)

416

(5908)

3336

(881)

278

(3938)

3669

(969)

252

(3580)

165.1

(6 1/2”)

13.0

(3.45)

979

(259)

478

(6781)

1501

(396)

478

(6781)

2610

(690)

355

(5034)

3915

(1034)

236

(3356)

4306

(1138)

215

(3051)

171.5

(6 3/4”)

14.1

(3.72)

1055

(279)

443

(6288)

1618

(428)

443

(6288)

2810

(744)

329

(4668)

4222

(1115)

219

(3112)

4644

(1227)

199

(2829)

177.8

(7”)

15.1

(4.00)

1135

(300)

412

(5847)

1740

(460)

412

(5847)

3027

(800)

306

(4340)

4540

(1200)

204

(2894)

4994

(1319)

185

(2630)

190.5

(7 1/2”)

17.4

(4.59)

1303

(344)

359

(5093)

1998

(528)

359

(5093)

3475

(918)

266

(3781)

5212

(1377)

178

(2521)

5733

(1515)

161

(2291)

طاقة الإدخال: BHP (كيلوواط)

848

(1,137)

1,301

(1743)

1,679

(2250)

1,679

(2250)

1,679

(2250)

1. بناءً على 90% ME و100% VE - خدمة متقطعة فقط.

2. للتطبيقات التي تتطلب ضغوطاً تتجاوز 15,000 رطل لكل بوصة مربعة، يُرجى الاتصال بقسم الهندسة في SPM.
