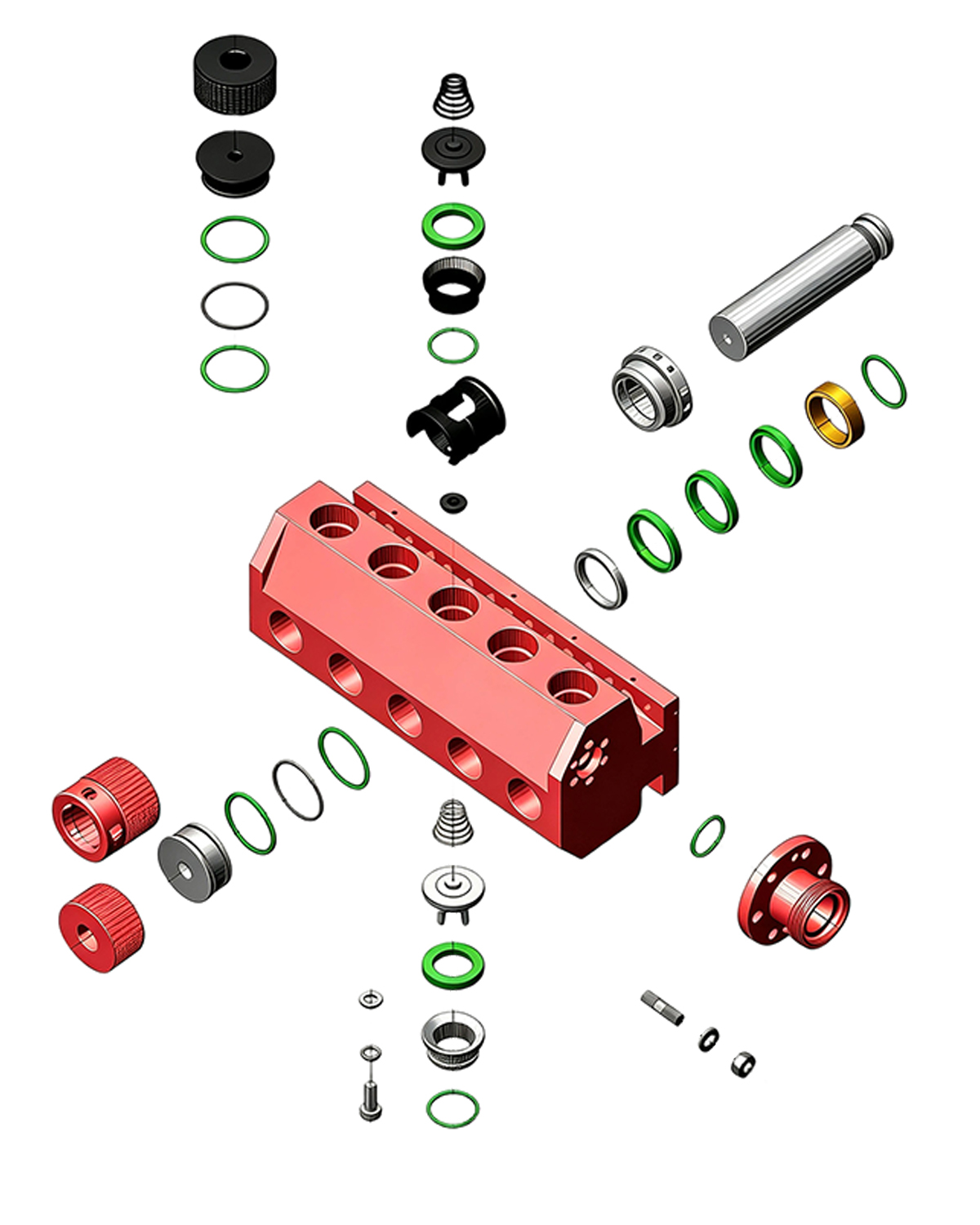

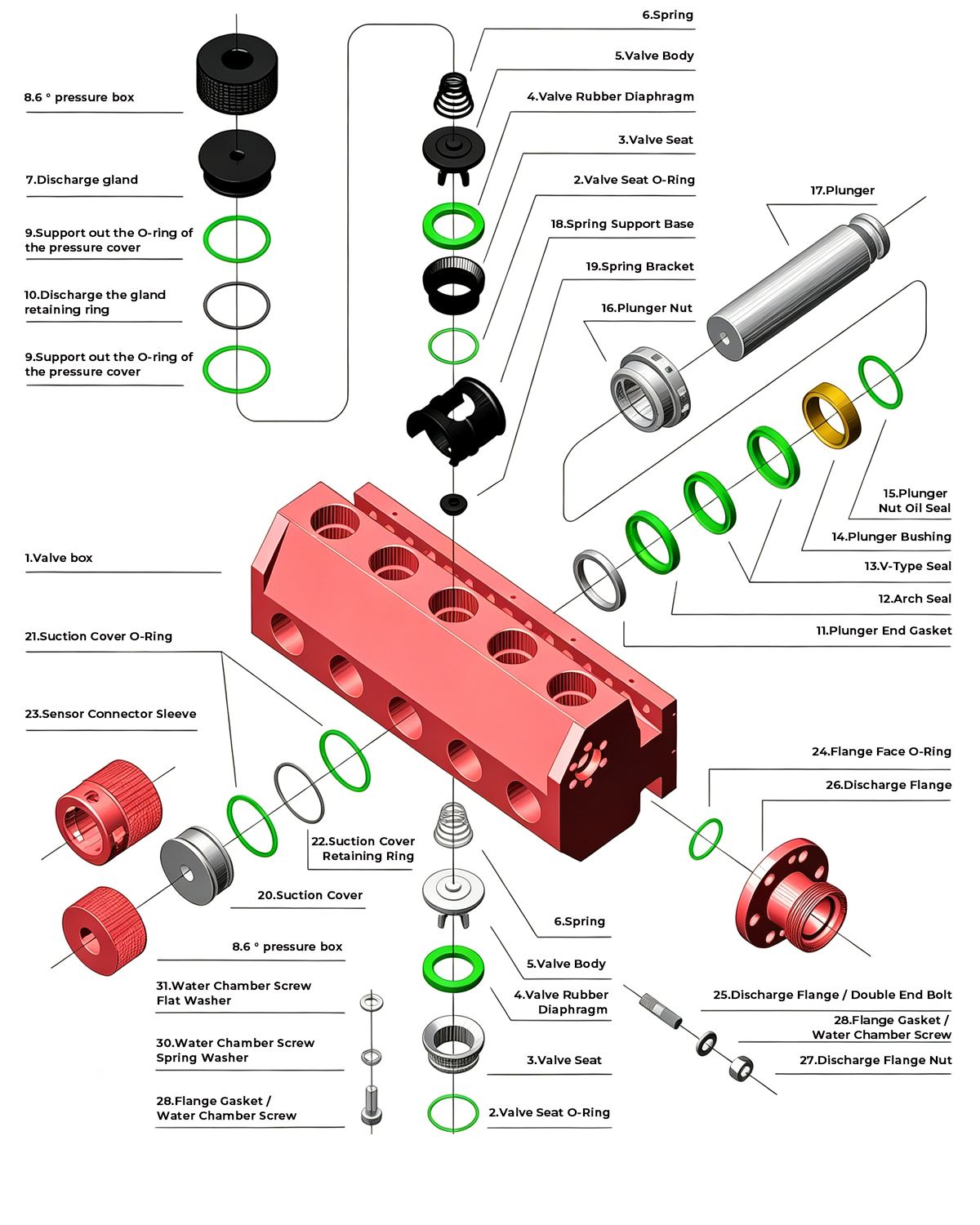

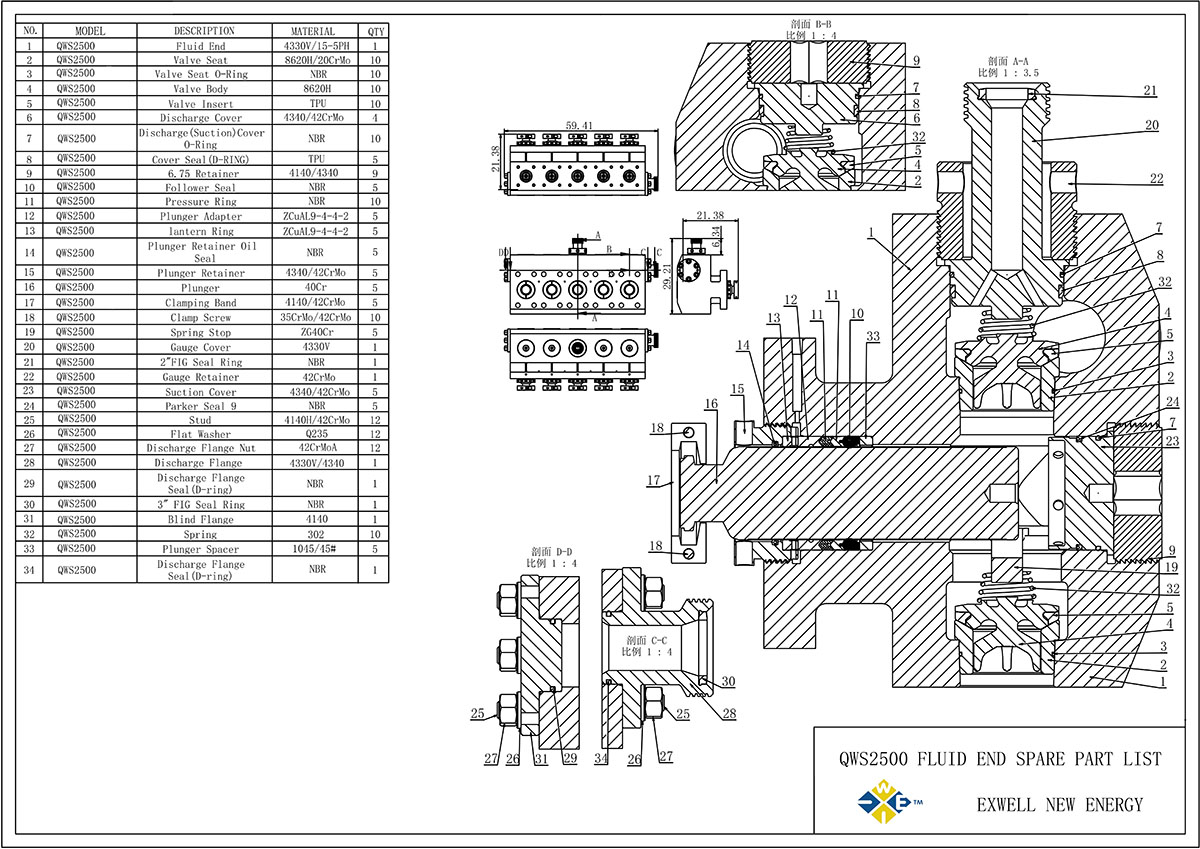

مجموعة نهاية السائل QWS2500

مجموعة نهاية السوائل QWS2500

LOC

وصف الجزء

الكمية

مادة

1

مقعد الصمام

10

8620H/20Cro

2

حلقة O لمقعد الصمام

10

NBR

3

جسم الصمام

10

8620H

4

10

TPU

5

غطاء التفريغ

4

4340/42CrMo

6

10

NBR

7

ختم الغطاء (حلقة على شكل حرف D)

5

TPU

8

6.75 المثبت

9

4140/4340

9

ختم المتابع

5

NBR

10

حلقة الضغط

10

NBR

11

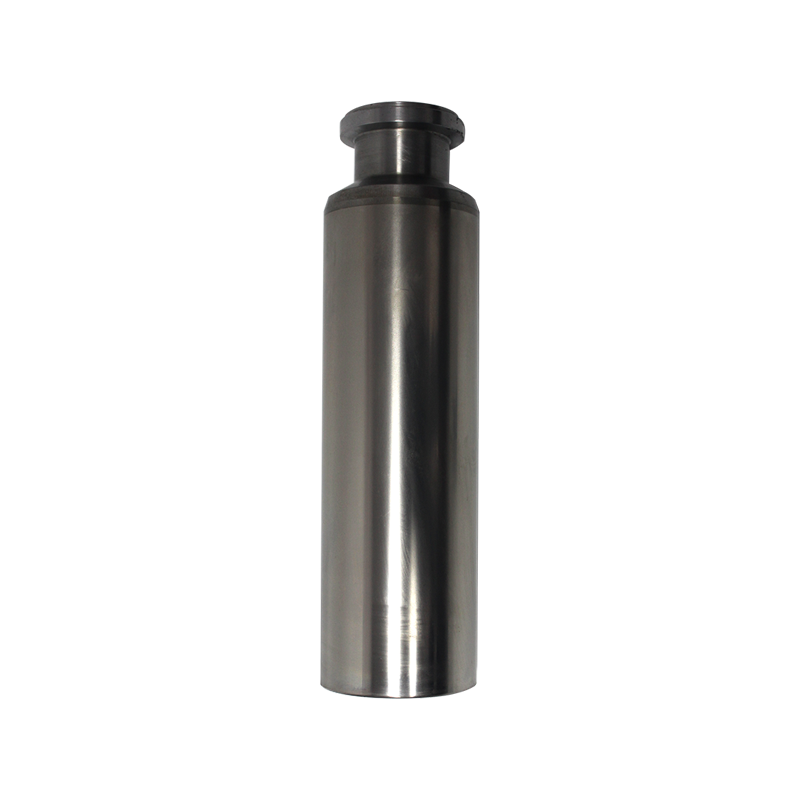

محول المكبس

5

ZCuAL9-4-4-2

12

5

ZCuAL9-4-4-2

13

5

NBR

14

مثبت المكبس

5

4340/42CrMo

15

5

40Cr

16

5

4140/42CrMo

17

برغي المشبك

10

35CrMo/42CrMo

18

5

ZG40Cr

19

غطاء المقياس

1

4330V

20

1

NBR

21

مثبت المقياس

1

42CrMo

22

غطاء الشفط

5

4340/42CrMo

23

باركر سيل 9

5

NBR

24

مسمار وصامولة

12

4140H/42CrMo

25

غسالة مسطحة

12

Q235

26

صامولة شفة التفريغ

12

42CrMoA

27

شفة التفريغ

1

4330V/4340

28

ختم شفة التفريغ (حلقة D)

1

NBR

29

حلقة ختم الشكل 3 بوصة

1

NBR

30

شفة عمياء

1

4140

31

10

302

32

فاصل المكبس

5

1045/45#

33

1

NBR

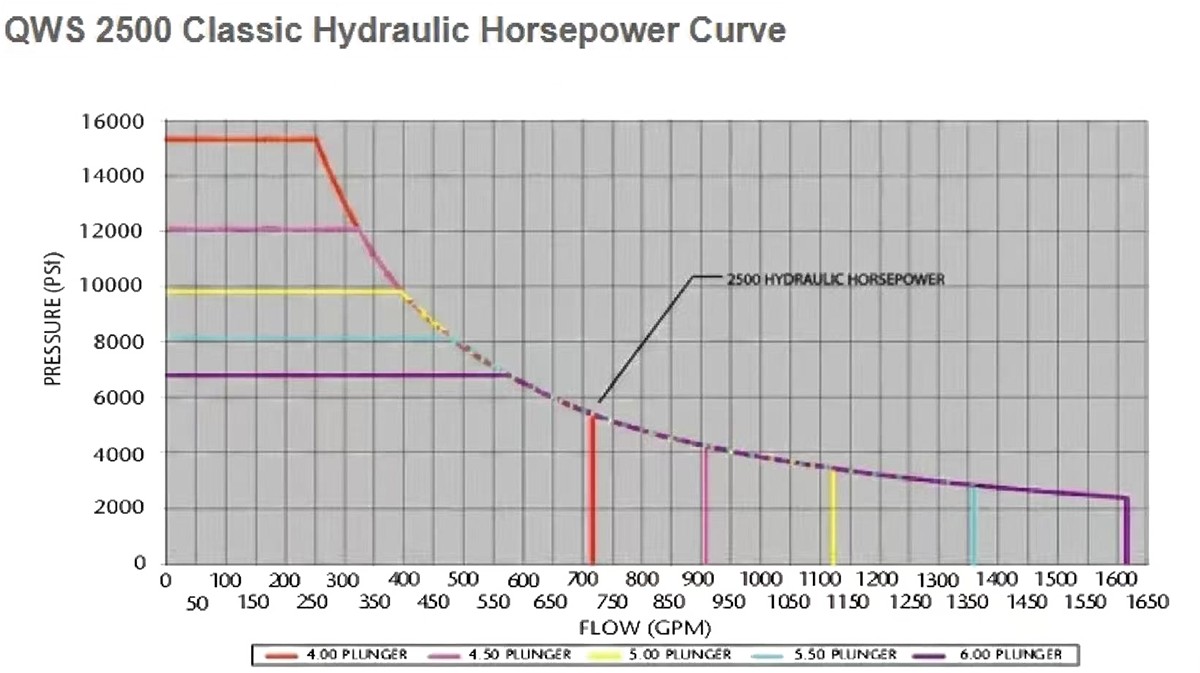

بيانات الأداء الكلاسيكية لـ QWS 2500

قطر المكبس

الناتج لكل دورة

الإزاحة عند ضربات المضخة في الدقيقة / عدد دورات الترس في الدقيقة

111/705

150/953

200/1271

250/1588

330/2100

mm (in)

gal/re (liter/rev)

gpm (lpm)

Kg/cm² (PSI)

gpm (lpm)

Kg/cm² (PSI)

gpm (lpm)

Kg/cm² (PSI)

gpm (lpm)

Kg/cm² (PSI)

gpm (lpm)

Kg/cm²(PSI)

88.9

(3 1/2”)

6.3

(1.67)

700

(185)

1406

(20000)

950

(251)

1083

(15365)

1264

(334)

814

(11546)

1582

(418)

650

(9226)

2086

(551)

493

(6999)

95.3

(3 3/4”)

7.2

(1.91)

802

(212)

1255

(17420)

1086

(287)

947

(13437)

1446

(382)

711

(10096)

1809

(478)

569

(8068)

2385

(630)

431

(6121)

101.6

(4”)

8.2

(2.17)

912

(241)

1077

(15315)

1234

(326)

834

(11830)

1643

(434)

626

(8886)

2055

(543)

500

(7102)

2710

(716)

380

(5386)

114.3

(4 1/2”)

10.4

(2.75)

1154

(305)

851

(12100)

1563

(413)

658

(9338)

2082

(550)

494

(7012)

2604

(688)

395

(5605)

3437

(908)

299

(4247)

127.0

(5”)

12.9

(3.40)

1427

(377)

689

(9800)

1930

(510)

533

(7562)

2574

(680)

400

(5671)

3217

(850)

320

(4537)

4247

(1122)

242

(3437)

139.7

(5 1/2”)

15.6

(4.11)

1726

(456)

569

(8100)

2335

(617)

440

(6250)

3111

(822)

331

(4692)

3891

(1028)

264

(3751)

5132

(1356)

200

(2844)

146.1

(5 3/4”)

17.0

(4.49)

1885

(498)

521

(7410)

2551

(674)

403

(5722)

3399

(898)

303

(4295)

4251

(1123)

242

(3434)

5609

(1482)

183

(2602)

152.4

(6”)

18.5

(4.89)

2055

(543)

478

(6805)

2778

(734)

370

(5254)

3702

(978)

278

(3943)

4629

(1223)

222

(3153)

6109

(1619)

168

(2382)

165.1

(6 1/2”)

21.7

(5.74)

2411

(637)

408

(5800)

3259

(861)

316

(4479)

4345

(1148)

237

(3359)

5431

(1435)

189

(2687)

7169

(1894)

143

(2036)

طاقة الإدخال: BHP (كيلوواط)

1790

(2400)

1866

(2500)

1866

(2500)

1866

(2500)

1866

(2500)

1. بناءً على 90% ME و100% VE - خدمة متقطعة فقط.

2. تتالتطبيق المضخات التي تزيد ضغوطها عن 15000 رطل لكل بوصة مربعة حواف قياس وتفريغ خاصة. اتصل بشركة SPM Engineering للحصول على المعلومات.
