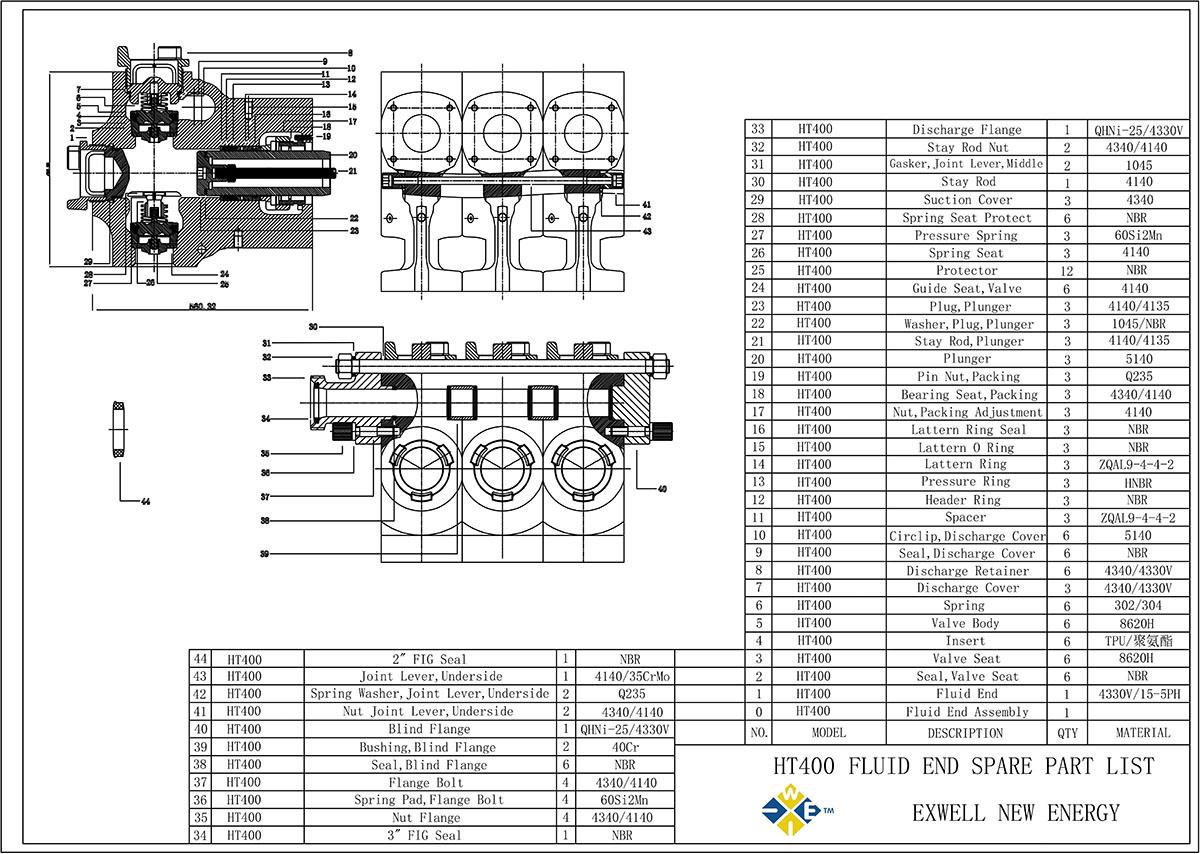

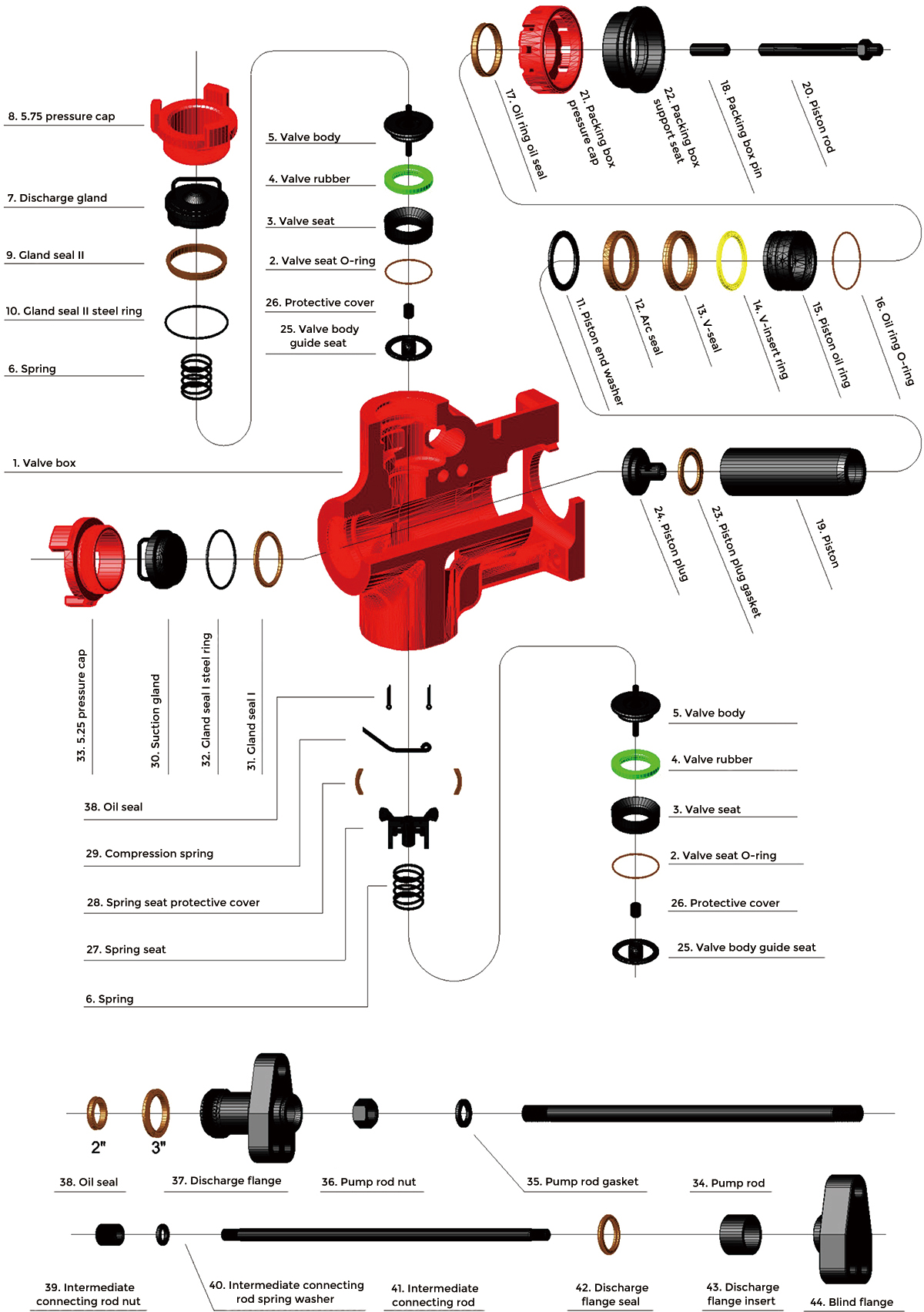

مجموعة نهاية السائل HT400

مجموعة نهاية السوائل HT400

مكان

وصف الجزء

الكمية

حجم المكبس/رقم القطعة

3‐3/8 بوصة

4 بوصة

4‐1/2 بوصة

5 بوصة

2

حلقة O لمقعد الصمام

3

8.34037

8.34037

8.34041

8.34045

3

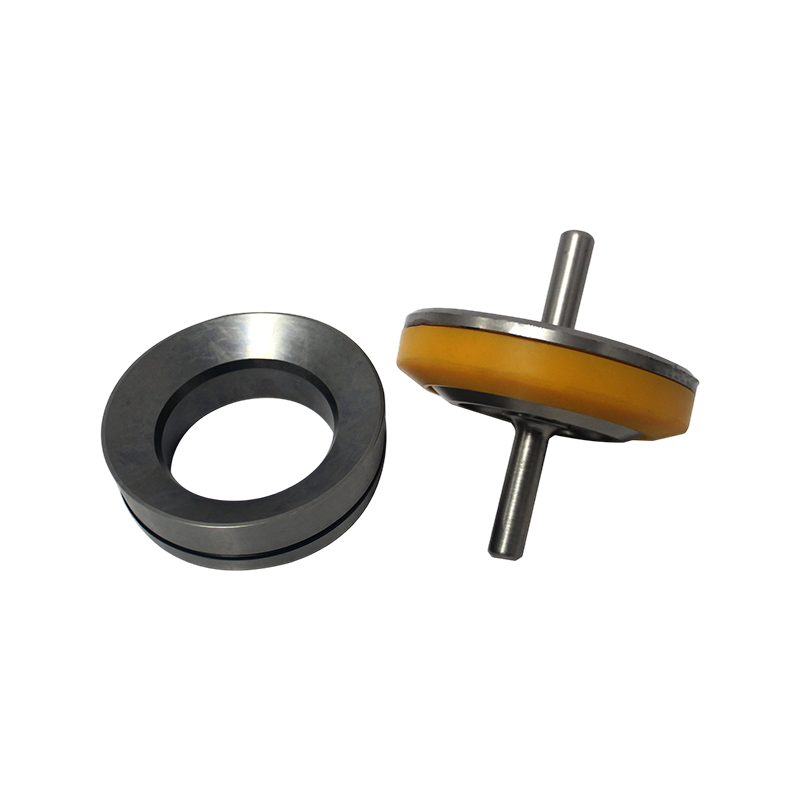

مقعد الصمام

3

316.21008

316.21008

316.22047

316.24024

4

إدراجات

3

316.21048

316.21048

316.22046

316.24026

5

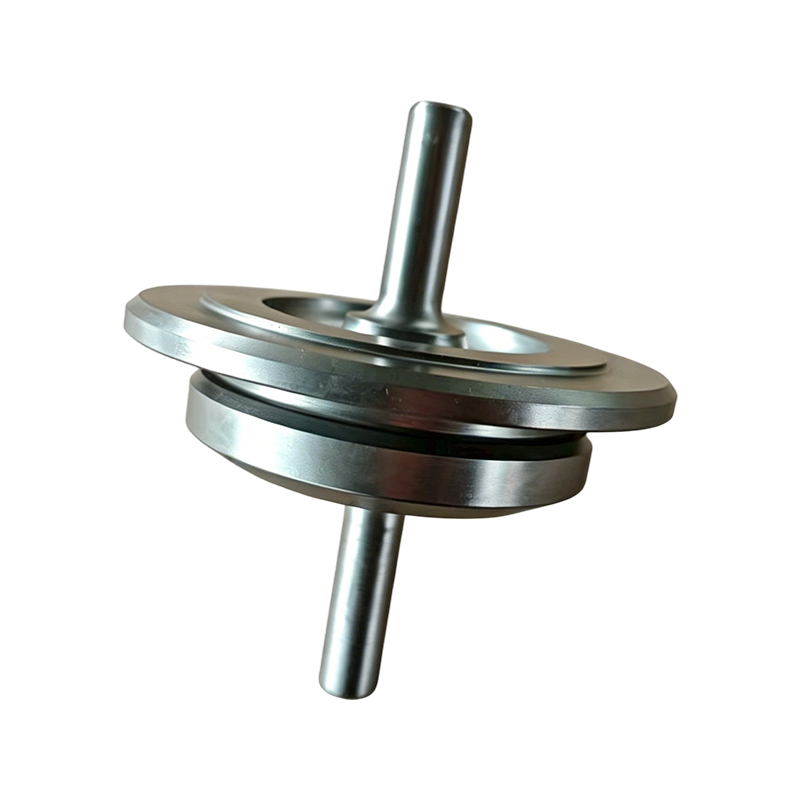

جسم الصمام

3

316.21007

316.21007

316.22048

316.24027

6

نابض

3

316.2108

316.2108

316.2308

316.27259

7

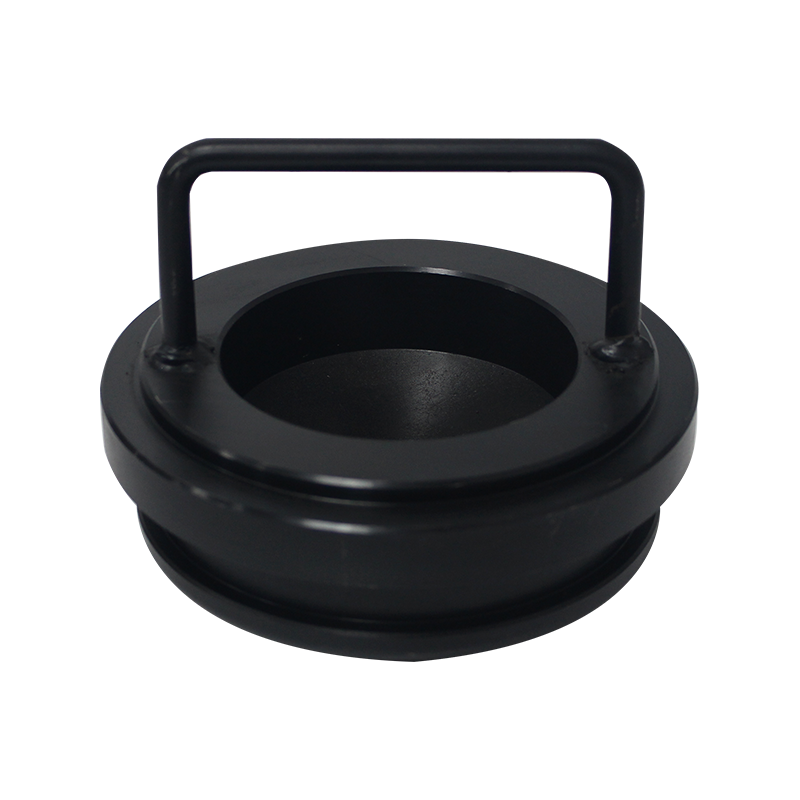

غطاء التفريغ

3

316.2109

316.23091

316.23091

316.24044

8

صامولة تثبيت مقاس 5.75 بوصة

3

316.2102

316.2202

316.2202

316.2502

9

حشية، غطاء الصمام

3

316.21052

316.22052

316.22052

316.25052

10

حلقة، فاصل، غطاء الصمام

3

316.21051

316.22051

316.22051

316.22051

11

فاصل

3

316.21503

316.22503

316.23503

316.24503

12

حلقة المدخل

3

316.21501

316.22501

316.23501

316.24501

13

حلقة الضغط

1

316.21525

316.22525

316.23525

316.24525

14

حلقة جلبة نحاسية

1

316.21532

316.22532

316.23532

316.24532

15

خاتم لاترن

3

316.21393

316.22393

316.23393

339.01527

16

حلقة لانترن O

3

8.34040

8.34045

8.34049

8.34053

17

ختم حلقة لاترن

3

316.21391

316.22396

316.23391

316.24391

18

مسامير التعبئة

3

70.35817

70.35817

70.35817

70.35785

19

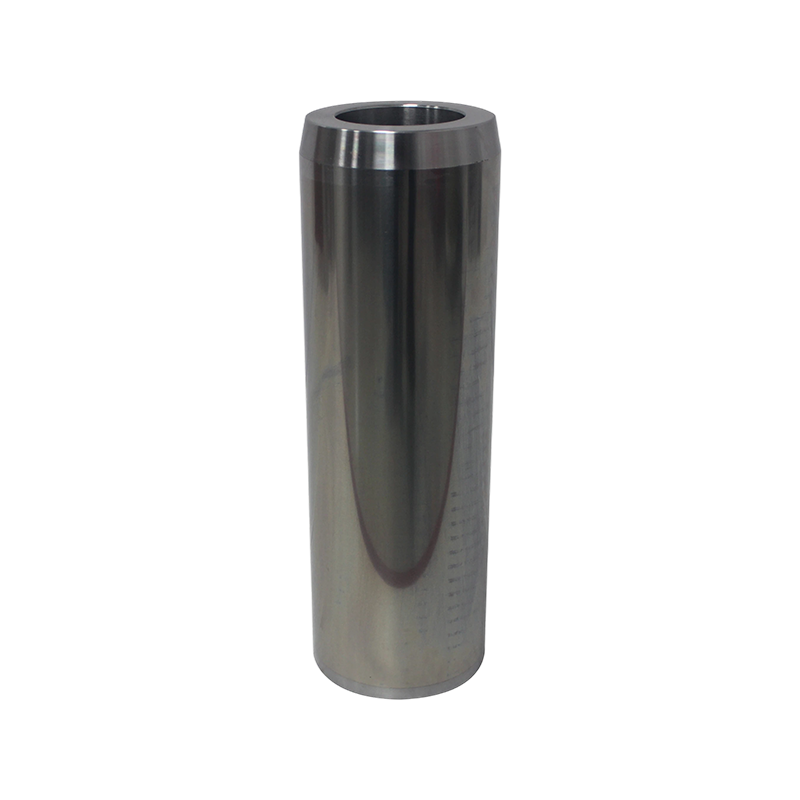

المكبس

3

316.21026

316.22294

316.23085

316.24296

20

قضيب ربط، مكبس

3

316.21028

316.21028

316.21028

316.25165

21

مثبت التعبئة

3

316.2137

316.22987

316.2337

316.2437

22

مقعد دعم التعبئة

3

316.2138

316.2238

316.2238

316.2438

23

حشية سدادة المكبس

3

316.2130

316.2230

316.2330

316.2330

24

طرف المكبس الأمامي

3

316.2131

316.2231

316.2331

316.2331

25

المثبت، جلبة التوجيه

3

316.21096

316.21096

316.23953

316.24043

26

ملحق، جلبة مكونة من قطعتين، دليل الصمام

6

316.22004

316.22004

316.22004

316.22006

ملحق، جلبة مكونة من قطعتين، دليل الصمام

6

316.22005

316.22005

316.22005

316.22007

27

مانع النابض

3

316.22977

316.22977

316.22242

316.2584

28

وسادة زنبركية

6

316.25233

316.25233

316.25233

316.25233

29

سيركليب

3

316.2125

316.2125

316.22252

316.22253

30

دبوس مقسم

3

316.2107

316.2107

316.2207

316.2407

31

ختم غطاء الشفط I

6

316.21051

316.21051

316.22051

316.2505

32

حلقة مانعة للتسرب لغطاء الشفط

6

316.21052

316.21052

316.22052

316.25052

33

صامولة تثبيت مقاس 5.25 بوصة

3

316.2102

316.2102

316.2202

316.2502

34

مسمار قضيب الربط العلوي

1

316.27488

316.27488

316.27488

316.27488

35

حشية قضيب سحب المضخة

2

315.11183

315.11183

‐‐‐

‐‐‐

36

صامولة قضيب سحب المضخة

4

316.11621

316.11621

316.11621

316.11621

37

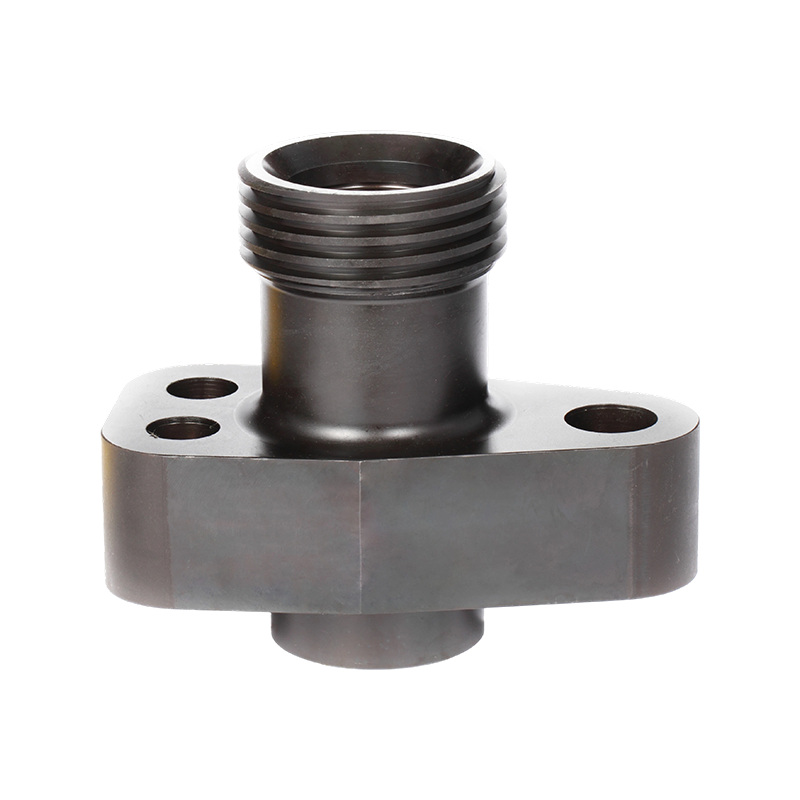

شفة التفريغ

1

316.21013

316.27482

316.27482

316.27482

38

ختم، شفة التفريغ

1

315.27117

316.2547

316.2547

316.2547

39

صامولة قضيب التوصيل الأوسط

2

70.32760

‐‐‐

70.3276

70.3276

40

غسالة زنبركية لقضيب التوصيل الأوسط

‐‐‐

‐‐‐

316.22493

316.22493

‐‐‐

41

قضيب التوصيل الأوسط

1

316.23011

‐‐‐

316.23011

316.23011

42

ختم شفة التفريغ

6

315.27117

316.2547

316.2547

316.2547

43

جلبة شفة التفريغ

2

316.2145

316.2545

316.2545

316.2545

44

شفة عمياء

1

316.21980

316.22980

316.21980

316.21980

45

دبوس، كوتر

6

70.35717

70.35717

‐‐‐

‐‐‐

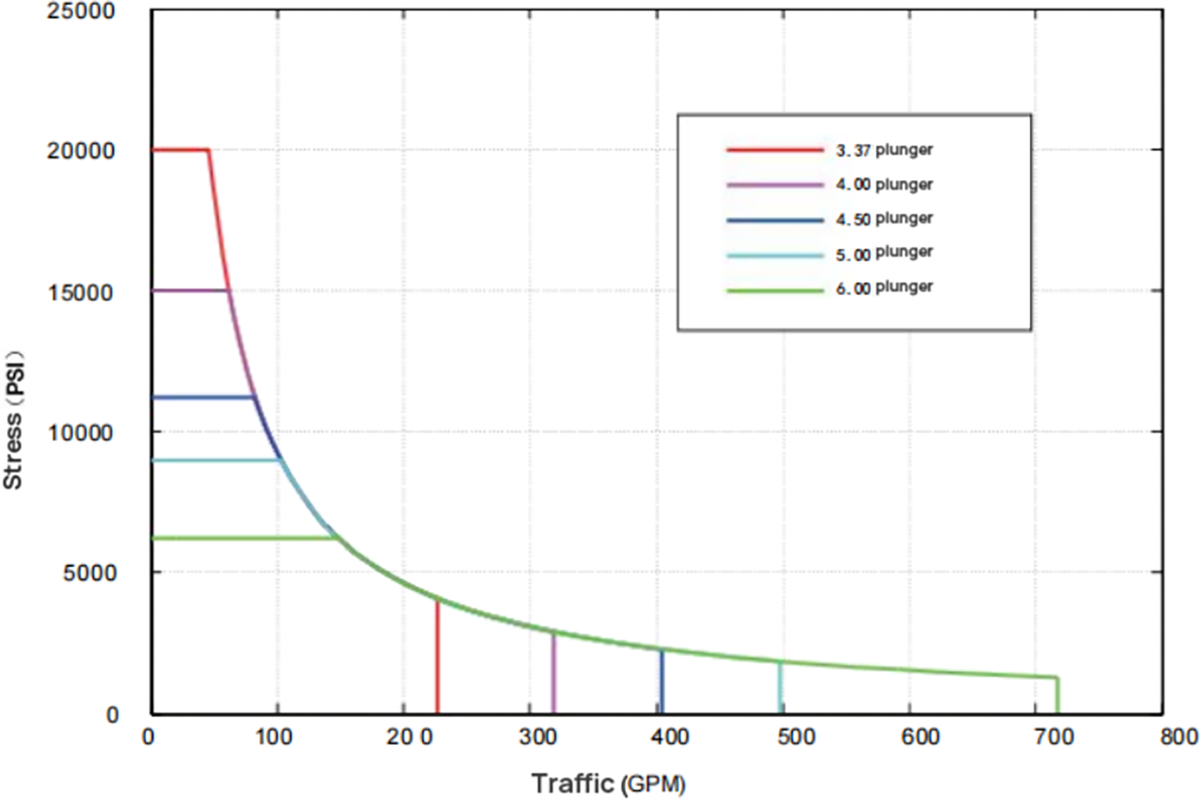

قطر المكبس

الإزاحة لكل دورة

شوط مكبس المضخة في الدقيقة/دورات التروس الصغيرة في الدقيقة

32/275

70/598

128/1,099

171/1,469

244/2,100

بوصة (مليمتر)

جالون لكل دورة في الدقيقة (لتر لكل دورة في الدقيقة)

gpm(lpm)

رطل لكل بوصة مربعة (ميجا باسكال)

gpm(lpm)

رطل لكل بوصة مربعة (ميجا باسكال)

gpm(lpm)

رطل/بوصة مربعة (مبا)

gpm(lpm)

رطل لكل بوصة مربعة (ميجا باسكال)

gpm(lpm)

رطل لكل بوصة مربعة (ميجا باسكال)

3 3/8”
(85.7)

0.93
(3.52)

29.7
(104)

20.000
(137.9)

64.7
(244.8)

14,314
(98. 6)

1188
(449.8)

7,789
(53. 7)

158.7
(600.8)

5,832
(40.2)

227.0
(859.2)

4,078
(28. 1)

  4”
(101.6)

1.31
4.94)

41.8
(158)

15000
(103.4)

91
(344)

10,190
(70. 3)

167
(632)

5,545
(38. 2)

223
(844)

4,152
(28. 6)

319
(1206)

2,903
(20)

 4.5”
(1 14.3)

1.65
(6.2 5)

53
(200)

11200
(77.2)

115
(435)

8,051
(55.5)

211
(800)

4,381
(30. 2)

282
(1,067)

3,280
(22. 6)

403
(1,527)

2,294
(15.8)

  5”
(127)

2.04
(7.72)

65.2
(246.9)

9000
(62. 1)

1419
(537 )

6,525
(45)

260.7
(987)

3,550
(2 4.5

348.5
(1,319)

2,656
(18.3)

498
(1,886)

1,858
(12.8)

  6”
(152.4)

2.94
(11.12)

93.9
(355.6)

6,250
(43. 1)

204.3
(773)

4,531
(312)

375.4
(1,421)

2,465
(17.0)

501.8
(1,899)

1,845
(12.7)

717
(2715)

1,290
(8.9)

قوة الإدخال حصان (كيلوواط)

346

(257)

600

(447)

600

(447)

600

(447)

600

(447)
